Máy nhuộm vải cao áp Jigger-Hưng Yên

Hệ thống điều khiển máy nhuộm vải cao áp Máy THIES. (Jigger)

- Khách hàng: Công Ty TNHH MTV Dệt 8/3. ( KCN Phố Nối B - Hưng yên)

- Hoàn thành: Tháng 11 năm 2014.

- Quy mô: Tủ điện máy Jigger dài 2m, máy dài 6m trong đó có 02 biến tần điều khiển 02 motor trục đảo chính, 01 biến tần cho motor ra vải, 01 motor đóng/mở cửa buồng Jigger.

- Đặc điểm kỹ thuật:

  + Tủ điều khiển hệ thống bằng PLC S7- 1200 truyền thông qua mạng profinet.

  + Điều khiển 02 motor AC đảo vải qua biến tần INVT-GD35 feedback encoder ENC58.

  + Điều khiển tự động nhiệt độ, áp suất, cấp mức dung dịch, mức nước, lực căng...

  + Cho phép lập quy trình nhuộm theo đơn công nghệ.

  + Sử dụng màn hình KP900-Siemens và nhiều thiết bị khác trong tủ

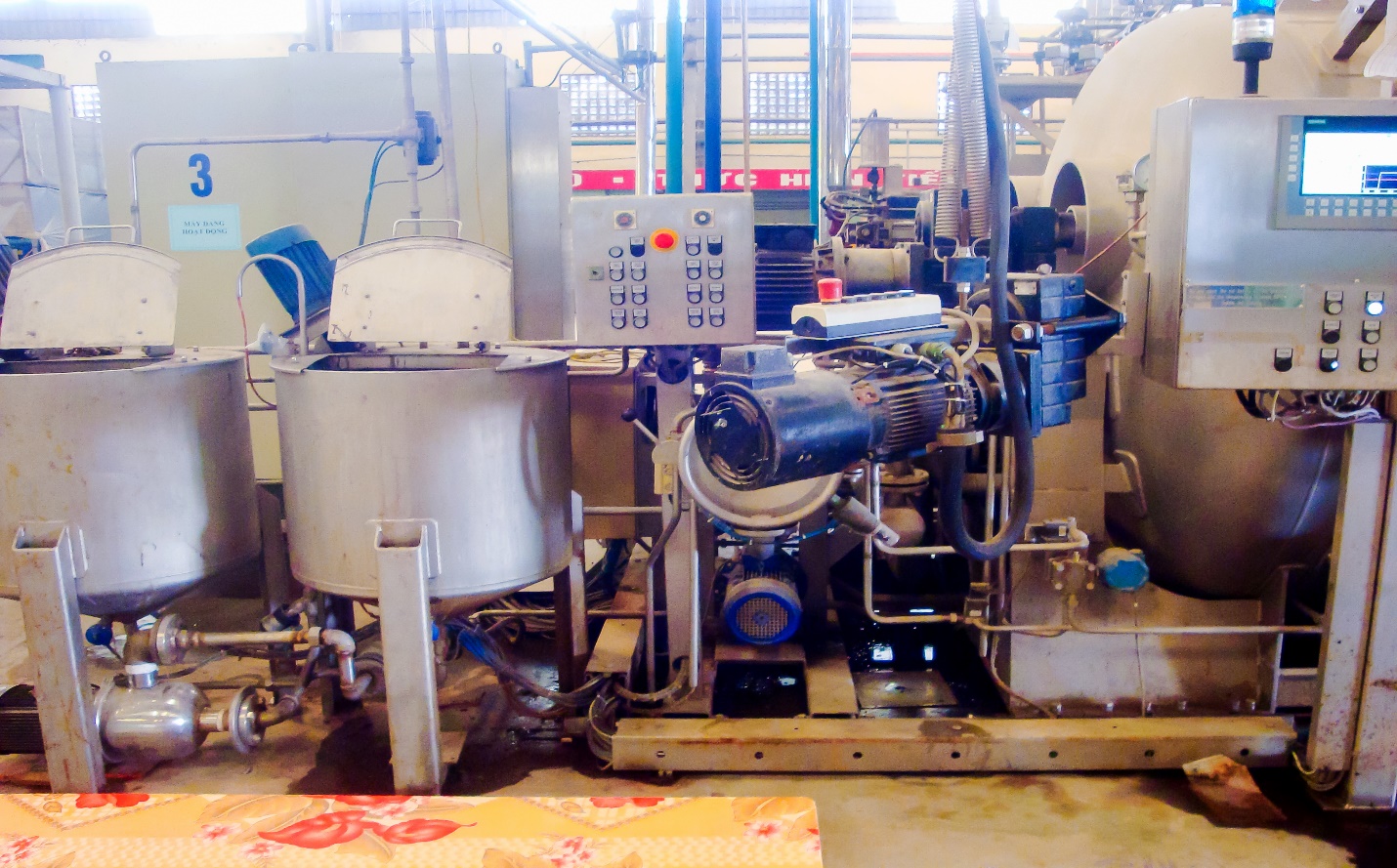

Buồng Jigger và panel vận hành

Hệ thống bồn CB pha cấp dung dịch

Tủ điện điều khiển máy PLC-driver INVT-GD35

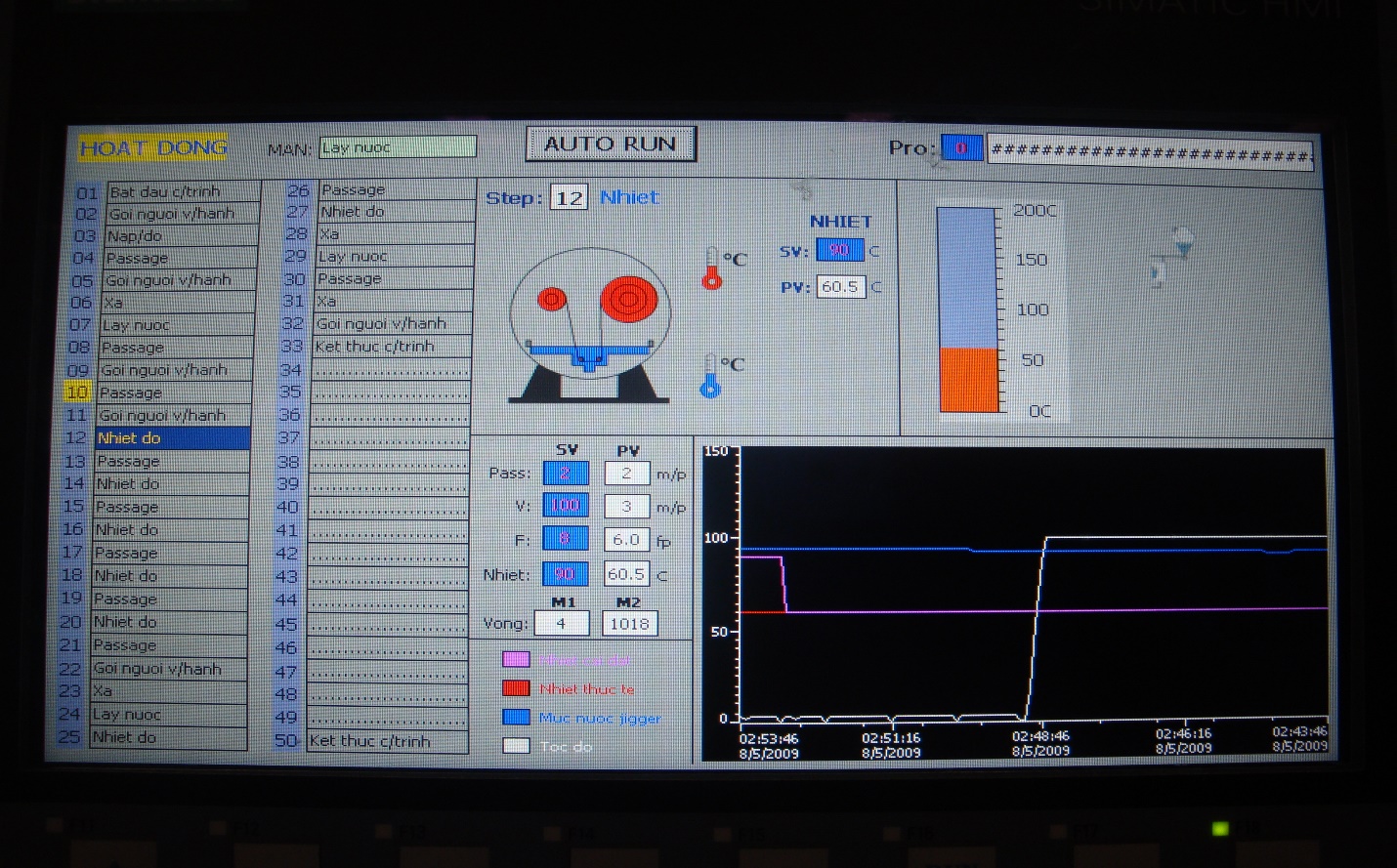

Màn hình vận hành máy
